YB400液压陶瓷柱塞泥浆泵现场施工详细工作内容

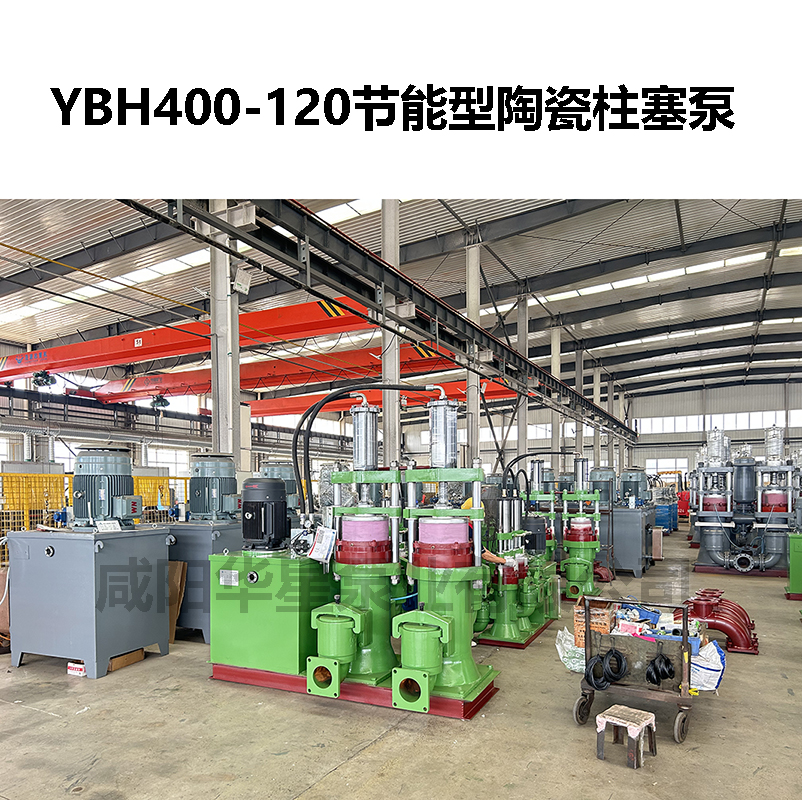

咸阳华星泵业有限公司生产的节能柱塞泵 产品图片
一、施工前期准备工作(施工前 3-5 天)
(一)技术资料与人员准备
收集设备技术文件：获取 YB300泵的产品说明书、安装图纸、基础尺寸图、液压系统原理图、电气接线图，确认设备额定参数(流量 120m³/h、压力 0-2.5MPa、电机功率30KW)与现场工况匹配。
人员配置与培训：安排 2 名持证机械安装工、1 名液压工程师、1 名电气工程师、2 名普工，施工前组织培训，重点讲解设备结构(陶瓷柱塞、液压油缸、泵头体等关键部件)、安装禁忌(陶瓷柱塞防碰撞、密封件安装要求)及安全规范。

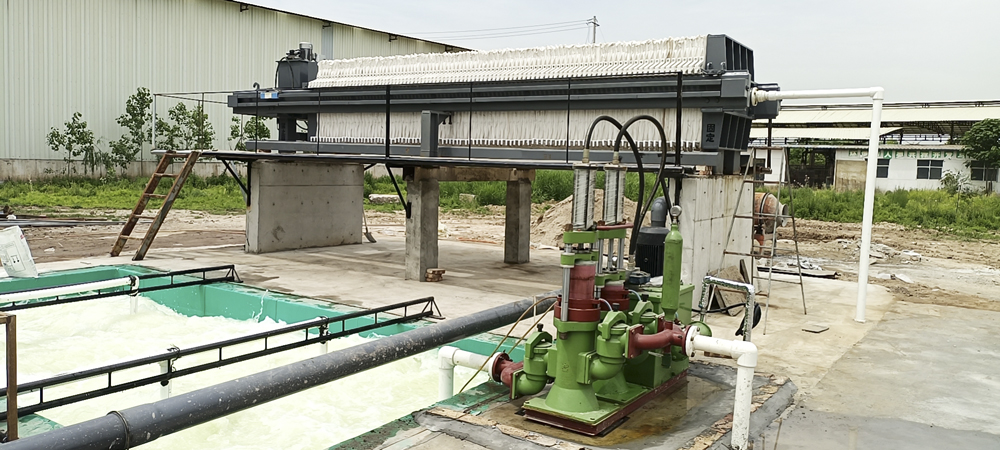

咸阳华星泵业有限公司生产的节能柱塞泵 客户施工现场 已经安装完毕 开始投入生产
编制施工方案：明确施工流程、工期节点(建议总工期 5-7 天)、安全预案(如液压油泄漏处理、设备吊装防护)，并报甲方或监理审批。

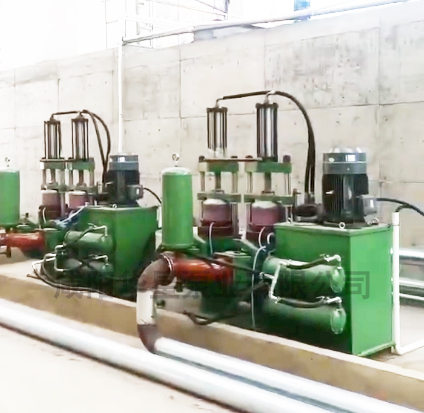

咸阳华星泵业有限公司生产的节能柱塞泵 客户施工现场 已经安装完毕 开始投入生产
(二)现场与物资准备
现场勘察：确认安装场地尺寸(需满足设备周围预留 1.5m 操作空间)、地面承重(Y400 泵整机重量约 3.8 吨，基础承重需≥5t/m²)、电源接口(380V 三相五线制，电缆规格≥16mm²)、泥浆进出管道预留位置(DN150-DN200 法兰接口，与泵进出口法兰中心高度一致)。
物资清点：对照设备装箱单核对部件，重点检查陶瓷柱塞(无裂纹、表面光滑)、液压油缸(内壁无划痕)、密封组件(型号匹配、无老化)、液压油(推荐 46# 抗磨液压油，用量约 560升)、连接螺栓(高强度螺栓 M20-M24，配防松垫圈)等是否齐全完好。
工具与辅料准备：准备吊装设备(5 吨叉车或汽车吊，吊点需对应设备吊耳)、安装工具(扭矩扳手、水平仪、百分表、管钳、密封胶枪)、辅料(耐油密封胶、石棉垫片、防锈漆、液压油滤芯)及安全防护用品(安全帽、防滑鞋、耐油手套、护目镜)。
咸阳华星泵业有限公司生产的节能柱塞泵 客户施工现场 已经安装完毕 开始投入生产
二、基础施工(施工第 1-2 天)
(一)基础放线与开挖
按设备基础尺寸图放线：以现场预留的基准线为参照，用墨斗弹出基础轮廓线，标记地脚螺栓预留孔位置(YB300 泵通常有 4-6 个地脚螺栓孔，孔径≥30mm，孔深≥300mm)。
基础开挖：使用挖掘机或人工开挖至设计深度(通常为 500-600mm)，清理基坑内碎石、浮土，确保基坑底面平整，若地基承载力不足，需铺设 100-150mm 厚碎石垫层并夯实。
(二)基础浇筑与养护
钢筋绑扎与模板安装：按设计要求绑扎 Φ12-Φ16 钢筋(间距 200mm×200mm)，安装钢模板(模板内侧需刷脱模剂)，确保模板垂直度偏差≤3mm/m，预留孔用 PVC 管固定，位置偏差≤5mm。
混凝土浇筑：采用 C30 商品混凝土浇筑，用振捣棒分层振捣(每层厚度≤300mm)，避免出现蜂窝、麻面，浇筑完成后表面抹平，做好标高标记(基础顶面标高需比设备底座低 5-10mm，预留找平空间)。
养护：浇筑后覆盖土工布洒水养护，养护时间≥7 天，养护期间禁止人员踩踏、重物堆放，养护完成后检测基础强度，回弹值需≥30MPa。
三、设备安装(施工第 3-4 天)
(一)设备就位与找平
吊装就位：用叉车或吊机将 YB300 泵平稳吊起，缓慢放置在基础上，确保设备底座与基础预留孔对齐，吊装过程中用软绳包裹陶瓷柱塞端，避免碰撞损坏。
粗找平：在设备底座与基础之间垫入薄钢板(厚度 2-5mm)，用水平仪检测设备纵向、横向水平度，偏差控制在≤0.1mm/m，调整后临时固定设备。
(二)地脚螺栓安装与二次灌浆
地脚螺栓安装：将地脚螺栓穿入设备底座孔与基础预留孔，螺栓下端放入预埋铁板，螺栓外露长度为 3-5 个螺距，套上螺母后暂时拧紧(扭矩为设计值的 50%)。
二次灌浆：采用无收缩灌浆料(强度≥C40)进行灌浆，灌浆料需从设备一侧灌入，确保填满底座与基础间隙，无气泡留存，灌浆高度至设备底座下表面，灌浆后覆盖养护≥3 天。
精找平与螺栓紧固：养护完成后，用百分表再次检测设备水平度，微调薄钢板使偏差≤0.05mm/m，然后用扭矩扳手按设计扭矩(通常为 300-350N・m)分三次拧紧地脚螺栓，最后点焊螺母防松。
四、系统连接(施工第 5 天)
(一)液压系统连接
液压管路安装：按液压原理图连接液压泵、控制阀组、液压油缸之间的管路，管路采用无缝钢管(规格 Φ25-Φ40，壁厚≥3mm)，切割后用砂纸打磨管口，焊接处做探伤检测(无气孔、裂纹)，管路走向需避免弯曲过度，固定间距≤1.5m。
密封处理：管接头处缠绕生料带(2-3 圈)或涂抹耐油密封胶，确保密封面无杂质，连接后用扭矩扳手按规定扭矩拧紧(钢管接头扭矩 50-80N・m，软管接头扭矩 30-50N・m)，避免过紧损坏螺纹。
液压油加注：清洗液压油箱，加入 46# 抗磨液压油至油位计 2/3 处，启动液压泵空载运行 5-10 分钟，排出管路内空气，然后停机检查油位，补充至标准位置。
(二)泥浆管路与电气连接
泥浆管路连接：将进浆管(DN150-DN200)与泵吸入法兰连接，出浆管与泵排出法兰连接，法兰间加装耐油石棉垫片，用螺栓均匀拧紧(扭矩 150-200N・m)，确保法兰密封面平行，无渗漏;在进浆管前端安装滤网(孔径≤1mm)，防止大颗粒杂质进入泵腔。
电气连接：按电气接线图连接电机电源线(380V 三相)、控制线(与控制柜连接)，电源线需穿镀锌管保护，接线端子处用压线钳压紧，做好绝缘处理;安装接地装置，接地电阻≤4Ω，调试前检测绝缘电阻(电机绕组对地绝缘≥0.5MΩ)。
五、调试运行(施工第 6 天)
(一)空载调试
液压系统调试：关闭泥浆进出口阀门，启动液压泵，调节溢流阀使系统压力逐步升至 0.5MPa，检查液压管路、油缸密封处有无渗漏;然后切换换向阀，观察陶瓷柱塞往复运动是否平稳，行程是否达到设计值(通常为 420mm)，调整速度至 10-15 次 / 分钟。
电气系统调试：测试电机转向(与泵体标识一致)，检查急停按钮、过载保护等安全装置是否有效;联动控制柜，测试远程启停、压力显示、流量调节功能，确保各项参数显示准确。
(二)负载调试
低负荷运行：打开进浆阀门，缓慢开启出浆阀门，使泵腔内充满泥浆，调节系统压力至 1.0MPa，运行 30 分钟，检查泥浆管路有无渗漏，陶瓷柱塞密封处有无泥浆泄漏，记录流量(用流量计检测，应接近 100m³/h)、压力数据。
满负荷运行：逐步升高系统压力至 2.5MPa(额定压力)，连续运行 2 小时，期间每 30 分钟记录一次压力、流量、油温(≤60℃)、电机电流(≤85A);检查泵头体、陶瓷柱塞有无异常振动(振幅≤0.1mm)、噪音(≤85dB)，若出现压力波动，需检查吸入阀、排出阀是否卡滞，及时清理或更换。
六、验收与归档(施工第 7 天)
(一)施工验收
外观验收：检查设备安装牢固，管路走向规范，油漆无损坏，标识清晰;基础表面平整，二次灌浆无裂缝，地脚螺栓防护到位。
性能验收：满负荷运行 4 小时，确认流量、压力稳定(偏差≤±5%)，无渗漏、异响;安全装置灵敏可靠，电气接地符合要求，出具验收报告，由甲方、监理签字确认。
(二)资料归档
整理施工资料：包括施工方案、基础检测报告、设备合格证、安装记录、调试数据、验收报告等，按档案要求装订成册。
技术交底：向甲方操作人员讲解设备日常维护要点(如每日检查液压油位、每周清理进浆滤网、每月检查密封件磨损情况)、常见故障处理方法(如压力下降检查密封、流量不足清理阀门)，并提供操作手册。
